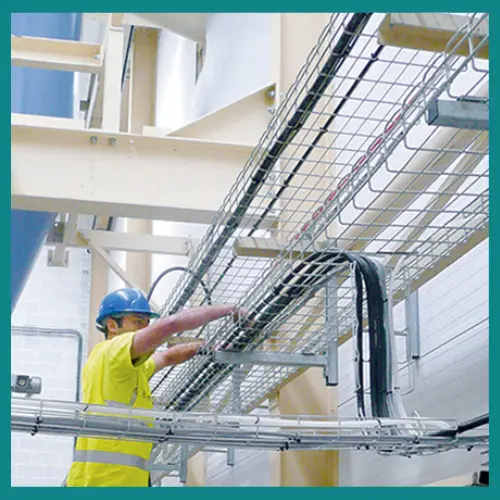

در پروژه‌های برق و تاسیسات، محاسبه ظرفیت سینی کابل یکی از مراحل مهم و حیاتی است. این محاسبه به منظور انتخاب صحیح اندازه و نوع سینی برق برای جا دادن تعداد و نوع کابل‌ها انجام می‌شود. هدف از این بررسی، اطمینان از جریان مناسب هوا برای کاهش دما، جلوگیری از آسیب‌های احتمالی به کابل‌ها و افزایش طول عمر تجهیزات است. استفاده از سینی کابل بهینه نه تنها ایمنی را افزایش می‌دهد، بلکه هزینه‌های نگهداری و بهره‌برداری را نیز کاهش می‌دهد.
نحوه محاسبه ظرفیت سینی کابل
برای محاسبه ظرفیت سینی کابل، باید در نظر داشته باشید که این کار بر اساس نوع و تعداد کابل‌ها، فضای مورد نیاز آن‌ها و استانداردهای ایمنی انجام می‌شود. برای شروع، ابتدا باید نوع کابل‌هایی که می‌خواهید در سینی برق قرار دهید، مشخص کنید. این کابل‌ها می‌توانند شامل کابل‌های فشار قوی، فشار ضعیف، یا کابل‌های کنترل باشند. هر نوع کابل دارای قطر و فضای مشخصی است که باید برای محاسبه در نظر گرفته شود.
بعد از شناسایی نوع کابل، باید قطر هر کابل را اندازه‌گیری کنید. این قطر تعیین‌کننده میزان فضای اشغال‌شده در سینی کابل برق است. به عنوان مثال، اگر قطر یک کابل 20 میلی‌متر باشد، سطح مقطع آن را می‌توانید با فرمول ساده‌ای محاسبه کنید:
مساحت = 𝞹 (شعاع کابل)*2
این محاسبه برای همه کابل‌ها انجام می‌شود و مجموع سطح مقطع آن‌ها، فضای مورد نیاز در سینی کابل را به شما نشان می‌دهد.
حالا نوبت انتخاب سینی کابل مناسب است. اگر شما با کابل‌های فشار قوی کار می‌کنید، باید فضای خالی بیشتری در سینی قرار دهید تا جریان هوا به‌درستی حرکت کند و از گرم شدن بیش از حد کابل‌ها جلوگیری شود. به طور معمول، 40 تا 50 درصد فضای سینی باید خالی باشد. برای کابل‌های فشار ضعیف، می‌توانید تراکم بیشتری در سینی کابل داشته باشید، اما بهتر است حداقل 25 تا 30 درصد از فضای سینی را خالی بگذارید تا تهویه مناسب و دسترسی به کابل‌ها راحت‌تر باشد.
برای راحتی شما و ارائه محاسبات دقیق‌تر، جدول زیر آماده شده است که ظرفیت سینی کابل برای قطرهای مختلف را نمایش می‌دهد. این جدول می‌تواند راهنمای خوبی برای تعیین حداکثر تعداد کابل‌ها در هر سینی برق باشد.
| قطر کابل (میلی متر) | سطح مقطع کابل (میلی متر مربع) | مساحت توصیه شده برای 50% ظرفیت (میلی متر مربع) | حداکثر تعداد کابل |
|---|---|---|---|
| 5 | 19.63 | 1000 | 50 |
| 10 | 78.54 | 4222 | 53 |
| 15 | 176.71 | 7444 | 42 |
| 20 | 314.16 | 10666 | 33 |
| 25 | 490.87 | 13888 | 28 |
| 30 | 706.86 | 17111 | 24 |
| 35 | 962.11 | 20333 | 21 |
| 40 | 1256.64 | 23555 | 18 |
| 45 | 1590.43 | 26777 | 16 |
| 50 | 1963.5 | 30000 | 15 |
معیار های مهم انتخاب سینی کابل
برای انتخاب سینی کابل مناسب، چندین معیار مهم وجود دارد که باید به آن‌ها توجه کنید. این معیارها هم از جنبه فنی و هم از نظر ایمنی و کارایی اهمیت دارند. در این محتوا به بررسی این معیارها می‌پردازیم.
نوع و تعداد کابل‌ها
اولین معیاری که باید در نظر بگیرید، نوع کابل‌هایی است که قرار است در سینی قرار گیرند. کابل‌ها می‌توانند شامل کابل‌های فشار قوی، فشار ضعیف، کابل‌های کنترل و سیگنال باشند. هر نوع کابل به دلیل اندازه و کاربرد متفاوت، نیاز به فضای مخصوص به خود دارد. این موضوع مستقیماً بر انتخاب ابعاد و نوع سینی تأثیر می‌گذارد.
ظرفیت سینی و استانداردهای ایمنی
یکی از معیارهای کلیدی، ظرفیت سینی است که باید با توجه به استانداردهای NEC محاسبه شود. طبق این استاندارد، سینی‌ها می‌توانند تا 50 درصد از سطح مقطع خود را با کابل‌های کنترل، سیگنال و فشار ضعیف پر کنند. این ظرفیت به تهویه مناسب و جلوگیری از گرم شدن کابل‌ها کمک می‌کند.
جنس و ساختار سینی
سینی‌های کابل از مواد مختلفی مانند فولاد گالوانیزه، آلومینیوم و PVC ساخته می‌شوند. جنس سینی باید متناسب با شرایط محیطی پروژه انتخاب شود. برای مثال، در محیط‌های مرطوب یا خورنده، استفاده از سینی‌های ضدزنگ یا پلاستیکی توصیه می‌شود. همچنین، ساختار سینی (سوراخ‌دار یا بسته) نیز باید به گونه‌ای باشد که جریان هوا را به خوبی هدایت کند.
نصب و نگهداری
نصب آسان و دسترسی راحت به کابل‌ها از دیگر معیارهای مهم است. سینی‌هایی که قابلیت نصب سریع و تغییر آسان دارند، نه تنها زمان پروژه را کاهش می‌دهند بلکه در صورت نیاز به تعمیرات و تغییرات، مشکلات کمتری ایجاد می‌کنند.
